（1）生物除臭工艺发展历程
| 1950S | 美日投入研究 | 1960S | 美日进入应用 |
| 1970S | 欧州投入研究 | 1980S | 欧州进入应用 |
| 1990S | 中国投入研究 | 2000S | 中国进入应用 |
| 2008年 | 天成科技投入研究 | 2012年 | 天成科技Bio-F进入应用 |
| （2）除臭工艺分类 | |
|
|
|
|
|
| 化学洗涤床 | 生物（滴）滤床 |
|
¤
去除粉尘 |
¤
适合水溶性高浓度臭气 |
| （4）Bio-F除臭工艺优势 | （5）Bio-F生物滴滤床工艺特征 |
|
◆ 常温处理 |
◆ 高进气负荷抗冲击性能优良 |
|
|
||
 |
 |
 |
 |
|
◆

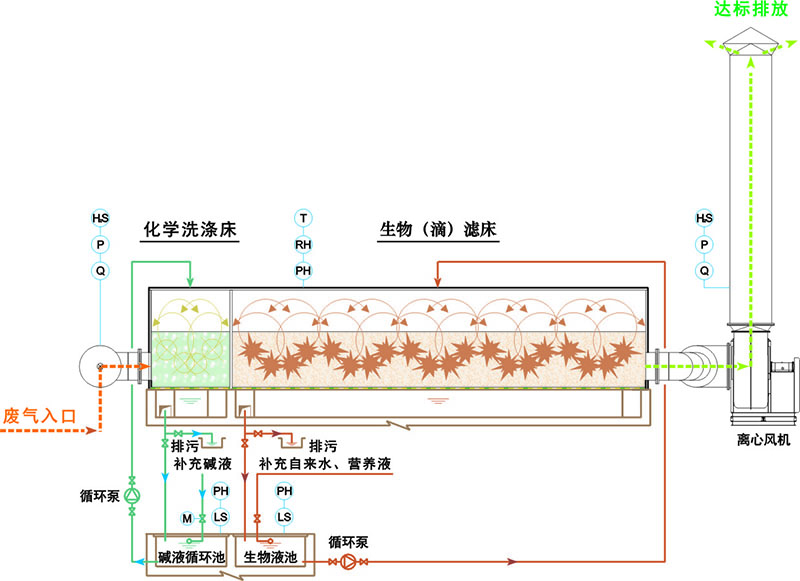

TC.A-Bio-F-C1型 |
 |
◆

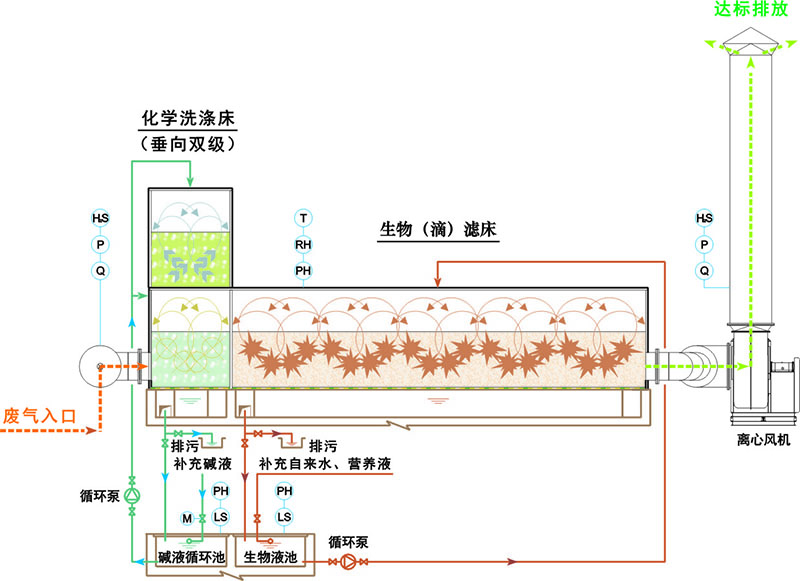

TC.A-Bio-F-C2/V型
垂向双级化学洗涤床
+
生物（滴）滤床系列除臭装置工艺流程
¤ 适用范围：
【高浓度】臭气处理系统
◆

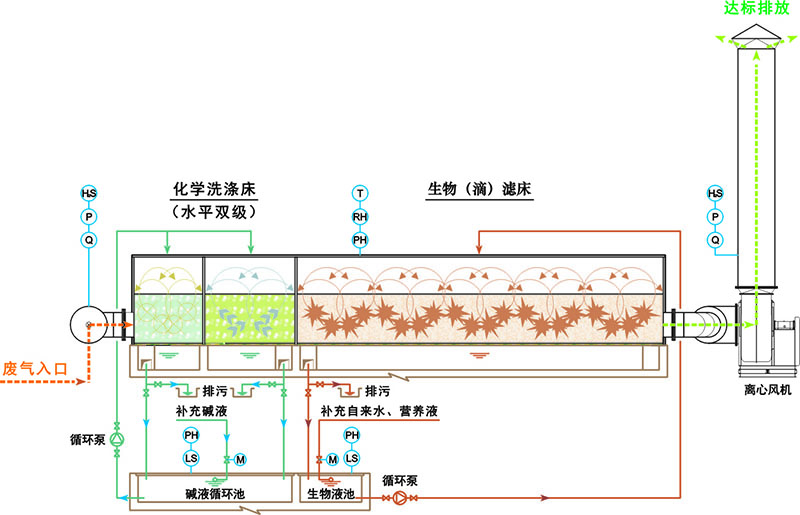

TC.A-Bio-F-C2/H型
水平双级化学洗涤床
+
生物（滴）滤床系列除臭装置工艺流程
¤ 适用范围：
【高浓度】臭气处理系统
化学洗涤床采用酸碱中和反应原理，碱液通过洗涤循环泵加压被高效低压螺旋喷嘴喷洒于洗涤填料表面，并形成均匀的液体薄膜。当收集的含有异味的空气穿过填料层时，气体中的异味分子和微小粉尘就会被填料上的液体薄膜拦截、阻滞，异味分子由气相转移到液相，并与液相中工作液含有的有效分子反应，从而被吸附、分解，达到过滤净化的目的。
洗涤液采用浓度为5%的NaOH溶液，吸收废气中的硫化氢等酸性气体，去除臭气中的硫化氢等酸性气体组分，NaOH 吸收液吸收H2S 速度快，液气比小，净化效率高，一般可达90%以上。
¤ 化学洗涤床可通过调节喷淋液的淋水密度来适应臭气浓度高峰值，耐冲击负荷能力强，可确保后段生物滴滤床始终高效、正常、稳定地工作。
| 科 目 | 一级洗涤床 | 二级洗涤床 |
| 填料型式 | φ25×25鲍尔环 填料 | C5030500薄膜填料 |
| 填料材质 | PP /PVC | PVC |
| 填料安装型式 | 无序堆积 | 有序排放 |
| 填料装填高度 | 0.8M （当量） | 1.5M （固定） |
| 空塔设计风速 | ≤0.7m/s | ≤0.7m/s |
| 运行过滤风速 | ≤0.8m/s | ≤0.8m/s |
| 洗涤液 | 5%NaOH （选项） | 5%NaOH （选项） |
| 喷淋水密度 | ≥2000Kg/m2.h | ≥2000Kg/m2.h |
| 废气分配散水量 | 0.5~3.0L/m3 | 0.5~3.0L/m3 |
| （H2S）净化率 | ≥50% | ≥95% |
H2S＋2NaOH=Na2S＋2H2O
H2SO4+2NaOH=Na2SO4+2H2O
HNO3+NaOH=NaNO3+H2O
HCl+NaOH=NaCl+H2O
|
填料材质：PVC/PP |
 |
||||
| 填 料 技术编号 |
规格尺寸 （mm） |
比表面积 （M2/M3） |
孔隙率 （%） |
堆积数量 （个/M3） |
堆积质量 （Kg/M3） |
| PR2525 | φ25×25 | 155 | 0.87 | 53500 | 86.5 |
|
填料材质：PVC |
 |
||||
| 填 料 技术编号 |
规格尺寸 （mm） |
比表面积 （M2/M3） |
孔隙率 （%） |
堆积数量 （片/M3） |
堆积质量 （Kg/M3） |
| C5030500 | BOM=30 | 179 | 0.91 | 68 | 25.6 |
Bio-F生物滤床是生物过滤除臭系统的深度处理单元。在生物过滤段中，利用微生物的代谢活动降解恶臭物质，将恶臭物质氧化为最终产物含硫的恶臭物质被分解成S、SO32-和 SO42-；含氮的恶臭物质被分解成 NH4+、NO3-和NO2-；其余恶臭物质被分解成 CO2 和H2O，从而达到异味净化的目的。
| 科 目 | 设计数据 |
| 填料型式 | C7090蜂窝湿帘 |
| 填料材质（高浓度臭气） | 强吸水性高分子材料 |
| 填料安装型式 | 有序排放 |
| 填料装填高度 | 1.0M （当量） |
| 空塔设计风速 | ≤0.1m/s |
| 运行过滤风速 | ≤0.15m/s |
| 洗涤液 | N/P营养液（选项） |
| 喷淋水密度 | 700~900Kg/m2.h |
| 臭气排放浓度 | ≤2000（无量纲） |
| 【硫化氢】 | H2S+2O2 → H2SO4 |
| 【甲硫醇】 | 2CH3SH+7O2 → 2H2SO4+2CO2+2H2O |
| 【甲基化硫】 | （CH3）S2+5O2 → H2SO4+2CO2+2H2O |
| 【二甲二硫】 | 2(CH3)S2+13O2 → 4H2SO4+4CO2+2H2O |
| 【氨】 | NH3+2O2 → NHO3+H2O |
| 【三甲胺】 | 2(CH3)N3+13O2 → 2HNO3+6CO2+8H2O |
蜂窝湿帘专性生物填料采用新一代高分子材料与空间交联技术成型，吸水性与耐腐性十分优良，并且抗霉变、使用寿命长。产品不含表面活性剂，自然吸水，扩散速度快，效能持久，空隙中空气的相对湿度稳定维持在90~95%的范围内，起到恒温恒湿的目的，极有利于微生物菌群的滋生成长。产品有序粘接成型，强度高，长期使用不变形、不堵塞。
|
填料材质：强吸水性高分子材料 |
 |
||||
| 填 料 技术编号 |
规格尺寸 （mm） |
比表面积 （M2/M3） |
孔隙率 （%） |
堆积数量 （片/M3） |
堆积质量 （Kg/M3） |
| C7090 | BOM=7 | 597 | 0.83 | 240 | 16.5 |
空芯碳柱专性生物填料含有生物成长所需的一部分矿物质，可长期保持良好的营养平衡，是作为微生物和有机营养成份的优良载体。炭柱由超微粉机制成型，再经过气化反应（烧失）进行造孔活化，比表面积大，吸附效果优良。炭柱微孔对湿度温度自平衡能力十分强大，具有良好的调湿和调温效果，确保微生物的生长环境保持长期的相对稳定性。
|
填料材质：活化竹纤维碳化体 |
 |
||||
| 填 料 技术编号 |
规格尺寸 （mm） |
比表面积 （M2/M3） |
孔隙率 （%） |
堆积数量 （片/M3） |
堆积质量 （Kg/M3） |
| AC50-25 | BOM=25 | 315 | 0.61 | 2720 | 395 |
穿孔斜板专性生物填料采用优质特种云杉板制作，亲水性好、抗腐化性能优良，而云杉板同时充当微生物的长效营养基。穿孔斜板35mm等距开孔，孔径φ10。穿孔木板采用斜45°固定安装，奇数层与偶数层反向倾斜，废气流通通道成S形走向，大大提升废气与微生物载体的接触面积及接触时间，且永不堵塞，一劳永逸地解决填料的维护及清洗问题。
|
填料材质：专性处理特种云杉板 |
 |
||||
| 填 料 技术编号 |
规格尺寸 （mm） |
比表面积 （M2/M3） |
孔隙率 （%） |
堆积数量 （片/M3） |
堆积质量 （Kg/M3） |
| B100/45 | BOM=70 | 42 | 0.87 | 140 | 123 |
|
¤ 卧式离心风机：风机机壳、入口钟、叶轮等均为纯玻璃钢材质，彻底革新传统碳钢内衬玻璃钢的制作工艺，适应在强腐蚀性空气的环境条件下长期间断或连续运行。 |
 |
|
氟塑料离心泵：泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前最强耐腐蚀装备之一。 |
 |
|
¤ 喷雾形态：实心锥；打击面：圆形。 |
 |
|
¤ 成型方式：纤维缠绕。 |
 |
|
¤ 常用瓦体截面：小矩形截面、小椭圆截面（可根据要求作专项设计）。 |
 |
|
¤ 常用瓦体截面：高惯性矩大弧形截面（可根据要求作专项设计）。 |
 |
